Diamant Abrichtrollen

Man unterscheidet bei Diamant Abrichtrollen in zwei Grundtypen von Diamant Abrichtrollen. Das Eine ist die Diamant Formrolle und das Zweite ist die Diamant Profilrolle. Diamant Abrichtrollen unterscheidet man desweiterem in ihren Bindungssystemen. Es gibt Diamant Abrichtrollen in gesinterter Ausführung und in galvanischer Ausführung.

Diamant Formrollen sind in der Regel gesinterte Bindungen, Diamant Profilrollen gibt es in beiden Bindungsausführungen. Diamant Abrichtrollen kommen auf Rundschleifmaschinen, Flachschleifmaschinen, Innenrundschleifmaschinen und Verzahnungsschleifmaschinen zum Einsatz.

Wenn Sie technische Unterstützung benötigen, wir helfen Ihnen gerne bei der Auslegung der Diamant Abrichtrollen und den dazugehörigen Abrichtdaten. Nur wenn alle Parameter im Abrichtprozess zueinander passen, werden sie Erfolg haben.

Diamant Abrichtrollen | Typenbeschreibung

Diamant Abrichtrollen

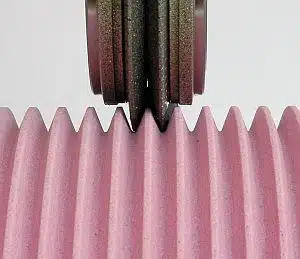

galvanische Diamant Profilrolle zum Abrichten von keramischen Schleifscheiben bei der Herstellung von Zahnrädern

Die Diamant Formrolle wird beim bahngesteuerten Abrichten eingesetzt. Das Werkzeug profiliert im Zusammenhang mit der CNC-Technik, das gewünschte Profil in die Schleifscheibe. Einen enormen Vorteil im Hinblick auf die Gesamtlebenszeit einer Diamant Formrolle bietet die Diamantierung mit synthetischen Diamanten.

Der Einsatzbereich geht vom einfachen zylindrischen Abrichten einer Schleifscheibe, über das Planabrichten von Schulterflächen bis hin zum bahngesteuertem Profilabrichten, zum Beispiel fürs Gewindeschleifen bzw. Verzahnungsschleifen.

Diamant Formrollen gibt es als Nadelausführung, PKD oder CVD Ausführung und in Naturkörnungen.Am häufigsten finden stäbchenförmigen Diamanten Verwendung. Durch ihre Länge weisen sie eine sehr gute Einbindung in der Matrix auf und sind damit gegen Kornausbruch gut geschützt. Mit dieser Technik lassen sich Diamant Formrollen mit Radien bis R = 0,03 mm herstellen.

Die Diamant Profilrolle wird in der Großserienfertigung eingesetzt. Auf diesem Werkzeug ist die komplette zu schleifende Werkstückkontur abgebildet. Das Abrichten der Schleifscheibe erfolgt im Einstichverfahren, hierdurch ist ein schneller Abrichtvorgang möglich.

Diamant Profilrollen im gesintertem Bindungssystem, gibt es in Naturkörnungen handgesetzt oder gestreut bzw. mit CVD Kantenverstärkung. Diamant Profilrollen in galvanischer Ausführung, werden in Galvanik positiv oder negativ gefertigt, dies hängt von der zu schleifenden Kontur ab. Diamant Abrichtrollen werden im Gleichlauf bzw. Gegenlauf zur Schleifscheibe beim Abrichtprozess eingesetzt.

Diamant Abrichtrollen
Diamant Formrollen in Nadelausführung, Naturkörnung, PKD oder CVD Ausführung mit möglichen kleinsten Radien von 0,03mm
Diamant Abrichtrollen
Diamant Profilrollen in gesinterten Bindungssystemen gibt es in Naturkörnungen handgesetzt oder gestreut bzw. mit CVD Kantenverstärkung
