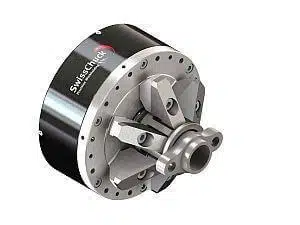

Bei den modernen Schleifsystemen ist es der wichtigste Punkt, dass die optimale Leistung erreicht wird. Die pneumatisch betätigten Membranspannfutter von SwissChuck der Reihe 6 VMCHP ermöglichen eine höchste Präzision beim Spannen von Werkstücken. Die Rundlaufwiederholgenauigkeit liegt hier bei ≤ 0.002 mm.
Der Rückzugeffekt der Membrane zieht die Werkstücke auf den Axialanschlag. Dadurch erreicht man, dass man sich in einem prozesssicheren Bereich der Längenmaßtoleranzen befindet.
Für die höchstmögliche Steifigkeit der Axialanschläge steht der Futterkörper, der im Zentrum nach vorne geführt wird. In diesem Zentrum findet man auch eine Durchgangsbohrung. Diese Durchgangsbohrung kann für die direkte Zufuhr des Kühlwassers, die Sperrluft oder auch für eine Anwesenheitskontrolle des Werkstücks verwendet werden.
Membranspannfutter mit unterschiedlichen Modellen
Durch die Spindel hindurch kann die pneumatische Drehdurchführung direkt in den Futterkörper eingeschraubt werden.
In der Membranspannfutter Serie 6 VMCHP gibt es verschiedene Modelle für verschiedene Anwendungen. Dazu zählen ein Formkörper, ein schrägverzahntes Getrieberad, ein gerade verzahntes Ritzel, ein Kleinteil und ein Düsenkörper.
Vorteile des Membranspannfutters
- Es wird eine Höchstpräzision erreicht (≤ 0.002mm)
- Auch für eine automatisierte Beladung ist der Öffnungshub genügend
- Es wird eine absolute Stabilität erreicht
- Die Axialanschläge sind direkt auf dem Futterkörper befestigt
- Die Kühlwasserzufuhr erfolgt im Zentrum
- Es gibt eine Präzisionsschnittstelle zum Aufsatzbacken
- Ein Nachschleifen der Spannstelle ist nicht nötig
- Rückzugeffekt für die Prozesssicherheit
Das sollten Sie zum Membranspannfutter noch wissen
- Das Membranspannfutter ist pneumatisch vorderendbetätigt
- Es besteht eine effektive Abdichtung gegen Verschmutzung
SwissChuck, der Schweizer Hersteller des Membranspannfutters 6 VMCHP, gilt für die hochpräzisen Spannfutter als einer der führenden Hersteller auf dem weltweiten Markt. Das Unternehmen arbeitet eng mit bekannten Maschinenherstellern zusammen und sorgt durch neue Innovationen für jenen Know-How-Vorsprung, der den Kunden und Anwendern zugutekommt. Wichtig sind SwissChuck dabei vor allem die Präzision, Zuverlässigkeit und auch die Einsatzflexibilität der entwickelten Lösungen.
