Spannzangenfutter

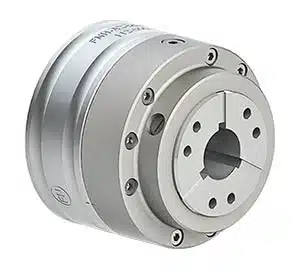

kraftbetätigtes Spannzangenfutter für den Einsatz auf CNC Drehmaschinen, als Spannzange dient hier ein Spannkopf

Wir führen in unserem Verkaufsprogramm manuelle und kraftbetätigte Spannzangenfutter. Der große Vorteil unserer Spannzangenfutter ist, die kompakte und sehr schlanke Bauform. Diese spielt vor allem dann ihre Stärke aus, wenn man kleine Wellendurchmesser zu bearbeiten hat.

Diese Spannzangenfutter kommen hauptsächlich auf Haupt- und Gegenspindeln einer Drehmaschine zum Einsatz, hier ist das System/Typ Hainbuch am bekanntesten. Die Spannzangenfutter finden aber auch ihre Berechtigung beim Schleifen und beim Fräsen. Auf NC/CNC Rundtischen oder Teilapparaten werden die unterschiedlichsten Spannfutter eingesetzt.

Als Spannzangen kommen Zugspannzangen, Druckspannzangen und Spannköpfe zum Einsatz.

Manuelles Spannzangenfutter

Das FNP-Handspannzangenfutter wird überall dort eingesetzt, wo eine erhöhte Rundlaufgenauigkeit und eine kompakte Bauform gefordert sind. Durch die schlanke Bauweise ist dieses Handspannzangenfutter ideal für Teilapparate, Rundtische, manuelle Drehmaschinen sowie Schleifmaschinen.

Funktionsprinzip

Das Funktionsprinzip ist ähnlich wie bei Planspiralfuttern: Durch die radiale Spanneinleitung wird eine Zughülse betätigt, die die Spannzange in den Konus zieht. Die Rundlaufgenauigkeit des Handspannzangenfutters ist < 0.01 mm.

Fragen Sie uns an, gerne unterbreiten wir Ihnen ein Angebot mit der zugehörigen Maschinenschnittstelle.

Auszug von Maschinenherstellern für unsere manuellen Spannzangenfutter:

Weiler, GDW, EMCO, Colchster, ROMI, DMT Kern, UNITECH u.a.

Unsere manuellen Spannzangenfutter können für folgende Spannzangen verwendet werden

  • Zugspannzangen W20 / W25 / 5C / B32 / B45 / 386E
  • Druckspannzangen F32 (161E) / F35 (163E) / F38 (164E) / F48 (173E) / F66 (185E)
  • Spannköpfe Gr. 32 / Gr. 42 / Gr. 52 / Gr. 65 / Gr. 80

Spezielle manuelle Handspannzangenfutter werden auf Anfrage offeriert!

SpannzangenfutterSpannzangenfutterSpannzangenfutter

Kraftbetätigtes Spannzangenfutter

Die kraftbetätigten Spannzangenfutter zeichnen sich durch ihre hohe Rundlaufgenauigkeit und die kompakte Bauform aus. Die Rundlaufgenauigkeit des Spannzangenfutters ist < 0.01 mm. Unterschiedliche Systeme, wie z.B. das Hainbuch-System, stehen Ihnen zur Verfügung für eine optimale Bearbeitung Ihrer Werkstücke.

Unsere kraftbetätigen Spannzangenfutter können für folgende Spannzangen verwendet werden

  • Spannköpfe Gr. 32 / Gr. 42 / Gr. 52 / Gr. 65 / Gr. 80
  • Zugspannzangen W20 (349E) / W25 /364E) / 5C (W31.75 / 385E) / B32 / B45 /
  • Druckspannzangen F48 (173E) / F60 (185E) / F90 (193E)

Spezielle Kraftspannzangenfutter werden auf Anfrage offeriert. Fragen Sie uns an, gerne unterbreiten wir Ihnen ein Angebot mit der zugehörigen Maschinenschnittstelle.

Auszug von Maschinenherstellern für unsere kraftbetätigten Spannzangenfutter:

Biglia, Doosan, Mazak, DMG Gildemeister, Benzinger, Schaublin, Okuma, Traub Index, EMCO, Müga, Hardinge, Citizen Miyano u.a.

Einsatzbereich / Kundennutzen

  • Sicheres Spannen von Stangen- und Wellenteilen
  • Schnellwechsel der Spannzangen mit Wechselvorrichtung
  • Wechselvorrichtung manuell oder pneumatisch
  • Höchste Genauigkeit durch direkte Aufnahme der Spannzangen im Futterkörper
  • Spannzangen rund, Vierkant, Sechskant und Rohlinge zum Ausdrehen lieferbar
  • Auch für statiönären Einsatz lieferbar
  • Gute Zugänglichkeit dank schlanker Bauweise!

SpannzangenfutterSpannzangenfutter

Spannzangenfutter System Ottet

Spannzangenfutter_OttetDas System wird vorwiegend für dünnwandige Werkstücke wie Ringe, Scheiben usw. eingesetzt. Es wird oft in der Uhrenindustrie verwendet. Durch den Wechsel des Kolbenaufsatzes ist eine Aussen- wie auch eine Innenspannung möglich.

Wir bieten die OTTET Futter in den Varianten manuell, pneumatisch und kraftbetätigt an.

OTTET Spannzangenfutter kraftbetätigt

Die Spanneinleitung erfolgt über einen hydraulischen oder pneumatischen Zug-/Druckzylinder der Maschine. Durch die mechanische Hubeinstellung kann die Spannkraft begrenzt werden, dadurch können sehr dünnwandige Werkstücke bis zu einer Wandstärke von 0.25 mm deformationsfrei gespannt werden. Die mechanische Hubeinstellung ist von Aussen her zugänglich und kann direkt auf der Maschine eingestellt werden. Das Futter eignet sich für Aussen- und Innenspannung

Lieferumfang:

  • Futter ohne Spannzange
  • Befestigungsschrauben
  • Druckstücke für Aussen- und Innenspannung (Nur für Spannzangen mit Höhe 50, 55 mm)

Pneumatisches Vorderendfutter

Spannzangenfutter druckluftbetätigt für Ottet-Spannzangen für Innen- und Aussenspannung.
Spannzangenfutter
Das Spannzangenfutter hat einen innenliegenden Spannkolben, der mit Druckluft beaufschlagt werden kann.

Dies ermöglicht den Anbau an Maschinen mit oder ohne Zugzylinder, es wird lediglich eine Drehdurchführung benötigt um die Luft in die rotierende Spindel zu übertragen.

Das Futter eignet sich für Aussen- und Innenspannung. Keine Spülung durchs Zentrum vorhanden.

Lieferumfang:

  • Futter ohne Spannzange
  • Befestigungsschrauben
  • Druckstücke für Aussen- und Innenspannung (Nur für Spannzangen mit Höhe 50, 55 mm)

Pneumatisches Vorderendfutter mit Hubbegrenzung

Spannzangenfutter druckluftbetätigt für Ottet-Spannzangen für Innen- und Aussenspannung.
SpannzangenfutterDas Spannzangenfutter hat einen innenliegenden Spannkolben, der mit Druckluft beaufschlagt werden kann. Dies ermöglicht den Anbau an Maschinen mit oder ohne Zugzylinder, es wird lediglich eine Drehdurchführung benötigt um die Luft in die rotierende Spindel zu übertragen.

Durch die mechanische Hubeinstellung kann die Spannkraft begrenzt werden, dadurch können sehr dünnwandige Werkstücke bis zu einer Wandstärke von 0.25 mm deformationsfrei gespannt werden. Die mechanische Hubeinstellung ist von Aussen her zugänglich und kann direkt auf der Maschine eingestellt werden. Das Futter eignet sich für Aussen- und Innenspannung. Keine Spülung durchs Zentrum vorhanden.

Lieferumfang:

  • Futter ohne Spannzange
  • Befestigungsschrauben
  • Druckstücke für Aussen- und Innenspannung (Nur für Spannzangen mit Höhe 50, 55 mm)
